Эластичный гидроизолирующий состав проникающего действия
с повышенной трещиностойкостью и адгезией,
для заделки швов из бетона, камня, кирпича
ТУ 5745–001–54575429–2008

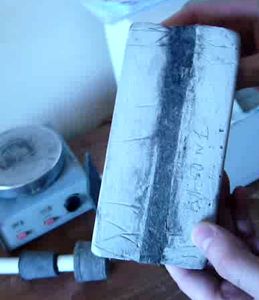

«Антигидрон» марки 4 «Шовный» – новый класс гидроизолирующих составов. Однокомпонентный состав. Специально разработан для заделки швов и трещин в конструкциях из бетона, камня, кирпича, а также для заделки стыков перечисленных материалов с металлическими, стеклянными и пластиковыми поверхностями, в т.ч. подверженным температурным, усадочным и иным деформациям.
Сочетает в себе эластичность, характерную для мастик, и свойства проникающей гидроизоляции. Позволяет в один прием выполнить гидроизоляцию швов. Отсутствие хлора позволяет применять материал для заделки стыков бетона с металлом.
Имеет высокую:
Применяется для гидроизоляции швов и трещин в конструкциях из бетона, камня, кирпича и иных пористых строительных материалов минерального происхождения при циклических деформациях. Может использоваться как со старым, так и со свежим бетоном. Особенно подходит для гидроизоляции швов и трещин (после разделки) шириной до 50 мм включительно при относительной величине температурных, усадочных и иных деформаций до 7%. «Лечит» швы конструкций: останавливает фильтрацию воды и разрушение, упрочняет поверхность, повышает водо- и морозостойкость. Увеличивает сопротивляемость швов конструкций к воздействию агрессивных жидкостей (растворов солей, кислот), долговечность материала.
Для использования «Антигидрона» марки 4 «Шовный» достаточно затворить его водой.
1.. Достигаемая в результате обработки поверхности марка водонепроницаемости бетона, имеющего до обработки марку W2, не менее |
W 12
|
2.Достигаемая в результате обработки поверхности марка морозостойкости бетона, имеющего до обработки марку F50, не менее |
350
|
3.Адгезия с бетоном, МПа, не менее |
4
|
4. Относительное эластичное восстановление, %, не менее |
75
|
5. Расход на 1 дм3 шва, кг |
1,6
|
Гарантийный срок хранения:
Поверхность шва перед нанесением состава тщательно очистить от загрязнений до здорового бетона. При ремонте старых сооружений удалить рыхлый с нарушенной структурой материал. Высолы и другие неорганические загрязнения удалить механическим способом (скребками, наждачными, проволочными кругами) со смывом водой. Органические гидрофобные загрязнения удалить растворителями (бензин, уайт–спирит и т.п.) или удалить механически вместе загрязненным бетоном.
Трещины, изменяющие величину раскрытия вследствие температурных, усадочных или иных деформаций, раскрыть штраборезом с сечением штрабы, зависящим от давления воды и изменения величины раскрытия:
Давление воды, МПа
|
Сечение штрабы (ширина x глубина), мм,
при изменениях величины раскрытия: |
|||
до 1 мм
включительно |
от 1 мм
до 1,5 мм |
от 1,5 мм
до 2 мм |
от 2 мм
до 2,5 мм |
|
Отсутствует или менее 0,2
(большинство случаев) |
20х20
|
30х30
|
40х40
|
50х50
|
0,2–0,6
|
20х30
|
30х45
|
40х60
|
50х75
|
0,6 и выше
(до 1,2) |
20х40
|
30х60
|
40х70
|
–
|
Приведенную выше зависимость используют также при гидроизоляции деформационных швов.
Насыпать в емкость порошок «Антигидрона» в количестве, которое можно израсходовать в течение 90 минут после затворения его водой. Залить водой и перемешать, растирая смесь, до образования однородной массы консистенции пластилина (требуется 0,3–0,34 л воды на 1 кг порошка). При одновременном приготовлении больших объемов растворной смеси рекомендуется использовать смеситель для сильновязких сред, например, смеситель шнекового типа. Через 3–5 минут перемешивания смеси после образования однородной массы при необходимости добавить воду до рабочей консистенции раствора, но не превышая указанного соотношения вода/»Антигидрон».
Внимание:
При длительном использовании затворенного «Антигидрона» рекомендуется дополнительное перемешивание состава для восстановления пластичности, но ни в коем случае не допускается добавление воды.
Перед нанесением поверхность шва увлажняют водой до полного насыщения. Заполнение шва ведут в ручную или механически, используя дозатор шнекового типа. «Антигидрон» в шве следует уплотнить, чтобы обеспечить герметичное примыкание растворной смеси ко всем стенкам шва. Затем «Антигидрон» в шве выровнять увлажненным шпателем заподлицо с примыкающей ко шву поверхностью.
Поверхность, на которую наносится растворная смесь, обязательно должна быть влажной. В случае затруднения при нанесении «Антигидрона» дополнительно увлажнить обрабатываемую поверхность, но не добавляя воду в приготовленную смесь.
После заполнения шва его поверхность, а также поверхность на ширину 10–20 мм, непосредственно примыкающую к заполненному «Антигидроном» шву, при влажности окружающего воздуха менее 90% следует увлажнять в пульверизатором течение 1–х суток, не реже 2–х раз в сутки.
Внимание! Недопустимо пересыхание обработанной «Антигидроном» поверхности в течение первых суток!
Не проводить работы с «Антигидроном» марки 4 при температуре ниже 4°С, или если температура снизится ниже 4°С в первые 12 часов от момента предполагаемого применения состава.
Не проводить работы с «Антигидроном» при температуре выше 40°С.
Не проводить работы с «Антигидроном» на открытом воздухе в дождь.
Техника безопасности
«Антигидрон» не токсичен, пожаро–, взрывобезопасен, но содержит абразивные частицы, имеет слабощелочные свойства, которые могут вызывать раздражения кожи
При работе с составом соблюдать действующие меры безопасности при производстве штукатурных работ цементно–песчаными растворами:
